JE-dT8 kahepoolne LED-toru korpuson tühi korpuse platvorm OEM-i lineaarse valgustuse projektide jaoks. Kinnitatud konfiguratsioonil on 26 mm välisläbimõõt, kaks 12 × 1 mm PCB asendit, sisemine 6063 alumiiniumprofiil, läbipaistev või jäätunud polükarbonaadist korpus, plastikust otsakatted ja välise draiveri paigutus. Saadaval on standardsed või kohandatud pikkused vahemikus 600 mm kuni 2400 mm, pakutavate konfiguratsioonidega IP20 ja IP65.
Võtmesõna oneluase. Sellest tootest ei saa töötavat lampi enne, kui LED-id, PCB-sõlmed, juhtmestik, draiver, otsaotsad ja kõik vajalikud tihendid on valitud ja integreeritud. Seetõttu peaksid ostjad seda hindama kontrollitud joonise ja kokkupandud näidise, mitte ainult T8 nime järgi. Vaadake üle praeguneT8 kahepoolne helendav korpusenne oma PCB ja projektinõuete saatmist JE-le.
Toode on tühi OEM-korpus, mitte valmis T8-lamp või luminofoorlamp
"T8" tähistab toru üldist vormingut, kuid see ei tuvasta elektrilist ega mehaanilist ühilduvust olemasoleva fluorestsentsseadmega. 26 mm korpus võib tunduda tuttav, kui kasutada täiesti erinevaid plaate, juhtmeid, otsakatteid, paigaldusdetaile ja toitearhitektuuri.
Ärge eeldage, et see toetab tavalist fluorestsentsliiteseadist, sobib G13 lambipesaga, sisaldab vooluvõrku sobivaid kontakte või võib paigaldatud lampi üks-ühele asendada. Korpuse läbimõõt ei kinnita ühtegi neist detailidest. Kui on vaja ühilduvust tagantjärele, lisage kinnitusjoonisele aluse geomeetria, tihvtide paigutus, lambi kogupikkus, elektrisisend, juhtmestiku režiim ja kinnitusliides.
See eristus mõjutab ka ostmist. Korpuse spetsifikatsioon identifitseerib väljapressimise ja korpuse pakendi. See ei määra iseenesest LED-i kogust, värvitemperatuuri, valgusvõimsust, optilist jaotust, võimsust, draiveri käitumist, hämardamist, liigpingekaitset, töötemperatuuri ega kasutusiga. Need on valmis valgusti otsused, mida kontrollib ostja komponentide projekteerimine ja kvalifitseerimise programm.
Kahepoolse T8 korpusesõlme ristlõige
Koost ühendab ümmarguse polükarbonaadist korpuse sisemise alumiiniumprofiiliga. Selles ristlõikes on kaks PCB positsiooni, millest igaüks on 12 × 1 mm. See paigutus annab OEM-disainerile kaks LED-plaatide kinnituskohta ühe 26 mm toruümbrise sees.
Alumiiniumist sisestus annab PCB asukohtade jaoks kindlaksmääratud sisemise struktuuri. See võib osaleda ka plaatide soojusülekandes, kuid soojuslikkust ei saa tuletada ainult sulami nimetuse või profiili põhjal. Töötemperatuuri mõjutavad LED laadimine, plaadi konstruktsioon, soojusliidese materjal, kontakti kvaliteet, draiveri kaod, ümbritseva õhu temperatuur, toru suund ja õhuvool. Kinnitage soojusprojekt koos ettenähtud LED-plaatidega.
Kuidas seotud PCB positsioonid toetavad kahte helendavat külge
Kaks PCB asendit võimaldavad LED-e paigutada toru kahe külje poole, selle asemel, et toetuda ühele tahvlile, et valgustada kogu ümbermõõtu. See sobib kahesuunalise lineaarse valgustuse, rippvalgustite, ekraanivalgustite, transiitruumide ja muude seadmete jaoks, kus valgust on vaja rohkem kui ühes suunas.
Ekstrusioon ei taga kindlat valgusvihu nurka ega võrdset 50/50 valguse jagunemist. Tegelik jaotus oleneb PCB positsioonide orientatsioonist, LED-paketist, dioodide vahekaugusest, plaadi laiusest, kaugusest polükarbonaadist, hajuti viimistlusest, sisemisest takistusest ja lähedalasuvatest valgustipindadest. Selge arvuti kipub säilitama LED-i eraldusvõimet ja väljundi suunda; jäätunud arvuti segab valgust tõhusamalt, kuid võib vähendada nähtavat intensiivsust ja pehmendada valgusvihu juhtimist.
Enne tööriistade või tootmise heakskiitmist kontrollige valgustatud näidist mõlemalt poolt. Otsige LED-kujutist, tumedaid ribasid alumiiniumist sisendi lähedal, värvivariatsioone, otste varje ja heleduse erinevusi kahe näo vahel. Fotomeetriline testimine kuulub valmis valgusti tasemele, kuna tühjas korpuses pole valgusallikat.
Kontrollige kaasasolevaid korpuse komponente võrreldes ostja määratud LED-ide, PCB-koostude, juhtmestiku, draiveri ja tihenditega
Korpuse hinnapakkumine peaks eraldama JE-ga tarnitud osad ostja tarnitud elektrikomponentidest. Avaldatud tootekirjelduse põhjal võib korpus sisaldada sisemist 6063 alumiiniumprofiili, läbipaistvat või jäätunud polükarbonaati ja plastikust otsakorke. Arhitektuur kasutab välist draiverit. Täpne pakendi sisu, otsakorgi stiil, riistvara, tihendid, kaablisisenddetailid ja montaažiteenused tuleks pakkumises siiski rida-realt loetleda.
Ostja peab tavaliselt määratlema LED-plaadid, LED-id, juhtmestiku, pistikud, soojusliidese materjali, draiveri, vajaduse korral maandusmeetodi ja lõplikud elektriühendused. IP65 sihtmärgi puhul peab vastutus tihendite, hermeetiku, kaablitihendi, otsakorgi tihendamise ja montaažiprotsessi eest olema eriti selge. IP65-sobiv osade komplekt ei ole pärast kontrollimatut kohapealset kokkupanekut automaatselt IP65 valgusti.
Spetsifikatsioonimaatriks joonistamiseks ja komponentide ülevaatamiseks
Kasutage ülevaatuse joonistamise lähtepunktina järgmist maatriksit. Avaldatud väärtused identifitseerivad saadaoleva tootekonfiguratsiooni; need ei asenda projektipõhiseid tolerantse, sobivuse kontrolle ega regulatiivset läbivaatamist.
| Parameeter | Avaldatud konfiguratsioon | Mida ostja peaks heaks kiitma |
|---|---|---|
| Toote tüüp | Tühi T8 kahepoolne LED-toru korpus | Tarnitavate mehaaniliste osade ja välistatud elektriliste komponentide ulatus |
| Välisläbimõõt | 26 mm | Läbimõõdu tolerants, sirgus, vahekaugused ja kinnituse sobivus |
| PCB positsioonid | Kaks asendit, kumbki 12 × 1 mm | PCB tegelik paksus ja laius, sisestusvahe, kinnipidamine ja termiline kontakt |
| Sisemine metallprofiil | 6063 alumiinium | Profiili ristlõige, viimistlus vajaduse korral, karastamine, kui see on oluline materjali jaoks, lõikepikkus ja jämeduse piirangud |
| Välimine korpus | Selge või jäätunud polükarbonaat | Optiline välimus, difusioon, värvi ühtlus, lööginõuded ja keskkonnasobivus |
| Lõpeta lõpetamine | Plastikust otsakorgid | Korgi geomeetria, kinnitusviis, kaabli väljund, pistiku või tihvti detailid ja tihendusvastutus |
| Juhi korraldus | Väline draiver | Juhi asukoht, juhtmestiku marsruut, pistikute süsteem, pingevabastus ja elektrilised võimsused |
| Sissepääsu konfiguratsioon | IP20 või IP65 valik | Täielik tihendusprojekt, montaažijuhised ja valmisüksuse katsemeetod |
| Pikkus | Standardne või kohandatud, 600–2400 mm | Lõikepikkuse tolerants, kokkupandud kogupikkus, otsavaru ja pakendamispiirang |
Fikseeritud geomeetria: 26 mm läbimõõduga ja kaks 12 × 1 mm PCB asendit koos joonisel kinnitatud sobivuse ja tolerantsidega
26 mm läbimõõduga ja paaris 12 × 1 mm PCB positsioonid on südamiku geomeetria, kuid nimimõõtmetest ei piisa vabastamiseks. Plaat, mis on konstrueeritud selle piluga sama nimilaiusega, võib kinnituda, kui plaadi valmistamise, ekstrusiooni, kaarde, katmise ja montaaži tolerantsid on virnastatud vales suunas. Lahtine sobivus tekitab teistsuguse probleemi: plaadi liikumine, ebaühtlane termiline kontakt või nähtav nihe hajuti taga.
Saatke JE-le tegelik PCB kontuur, selle asemel, et kirjutada RFQ-sse ainult "12 mm plaat". Kaasake PCB paksus, serva viimistlus, jootemask või katte kogunemine sisestusala lähedal, komponentide hoidmise tsoonid, konnektori väljaulatuvad osad ja kavandatud sisestamise suund. Heakskiidetud joonisel tuleks kindlaks määrata sobivad mõõtmed ja näidata, kuidas neid mõõtmeid kontrollitakse.
Konstruktsioon ja valikud: sisemine 6063 alumiiniumprofiil, läbipaistev või matt polükarbonaat, plastikust otsakatted, välimine draiver ja 600–2400 mm pikkused
6063 kasutatakse tavaliselt ekstrudeeritud alumiiniumprofiilide jaoks, kuna seda saab vormida kontrollitud ristlõigeteks ja see aktsepteerib tavalisi viimistlusprotsesse. Siiski ei ole "6063 alumiinium" täielik termiline või mehaaniline spetsifikatsioon. Kui tempel, pinnatöötlus, juhtivus, välimus või korrosioonikäitumine on projekti jaoks olulised, lisage nõue joonisele ja küsige kinnitust.
Pikkus muutub ka rohkem kui ostuhind. Pikad korpused on tundlikumad sirguse, käsitsemiskahjustuste, PCB sisestamise, juhtmestiku juurdepääsu ja pakendi disaini suhtes. Kontrollige, kas teie määratud pikkus viitab lõigatud ekstrusioonile, polükarbonaadist korpusele või üldisele kokkupandud seadmele koos otsakatetega. JE loetleb standard- jakohandatud pikkusega T8 LED-toru korpusvalikud 600 mm kuni 2400 mm; tsitaat peaks määratlema täpse valmis pikkuse ja tolerantsi.

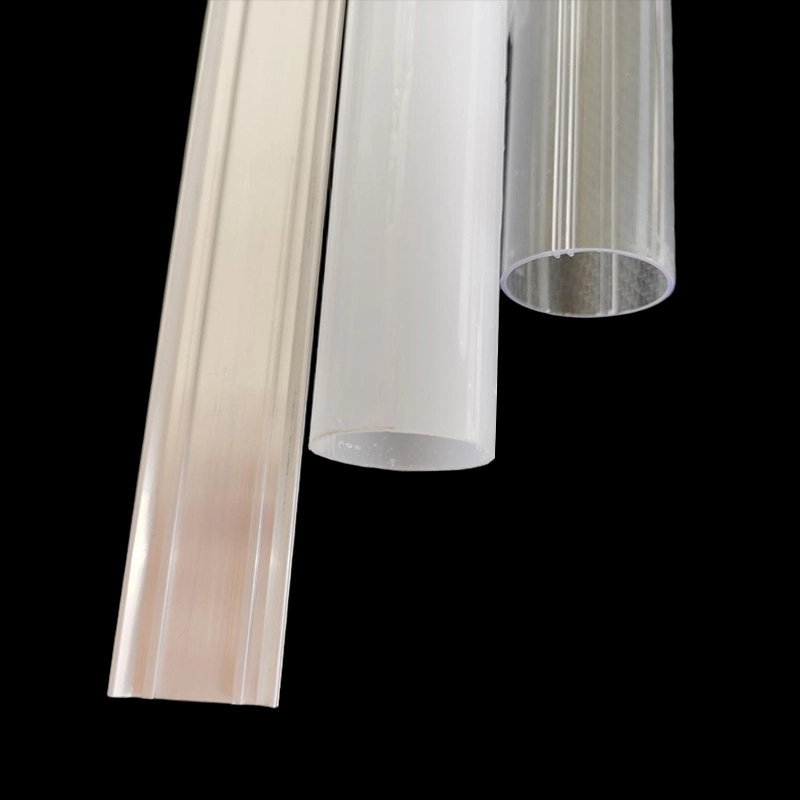

Selge või jäätunud arvuti, otsaotsa lõpp ja IP20 või IP65 konfiguratsioonivalikud
Valige läbipaistev polükarbonaat, kui LED-nähtavus, suunaväljund või sisemiste plaatide välimus on vastuvõetavad. See võib paljastada dioodide vahekauguse, juhtmestiku, ühenduskohad ja väikesed joondusvead, nii et sisemine ehitus peab olema visuaalselt puhas. Valige jäätunud arvuti, kui vajate paremat visuaalset segamist ja vähem otsest LED-kujutist. Härmatis ei asenda piisavat LED-vahekaugust ega optilist testimist ning selle mõju ülekandele tuleks hinnata tõelise valgusmootoriga.
Lõputähed muutuvad sageli tähelepanuta jäetud liideseks. Need määravad kindlaks, kuidas toru sulgub, kuidas juhtmed korpusest väljuvad ja kuidas koost ühendub ümbritseva valgustiga. Ei tohiks eeldada, et plastikust otsakork tagaks standardse fluorestseeruva aluse või veekindla tihendi. Kandke joonisele hoidmisviis, kaabli ava, pistiku paigutus, polaarsuse märgistus, pingetõmendus ja teenusele juurdepääsu nõuded.
IP20 on sobiv ainult siis, kui valmis projekt ei vaja kaitset vee sissepääsu eest. Valik IP65 on mõeldud tolmu- ja veejoakindlale konfiguratsioonile, kuid reiting rakendub alles pärast kogu korpuse süsteemi ja montaažimeetodi määratlemist ja testimist. Otsakorkide ühendused, kaablisisendid, tihendi kokkusurumine, lõikepinnad ja tootmistöö võivad kõik põhjustada lekkeid.
Küsige, kuidas tsiteeritudIP20 või IP65 T8 korpuse konfiguratsioonerineb komponentide ja koostu poolest. Kui JE tarnib teie tehasele kokkupanemiseks lahtisi osi, leppige kokku tihendimaterjalid, hermeetiku asukoht, vajaduse korral kõvenemistingimused, korgi sisestamise või kinnitamise meetod ja valmistoote sissetungimise test. Ärge printige IP väidet, mis põhineb ainult kokkupanemata korpuse näidisel.
Transiit-, kaubandus-, arhitektuuri- ja kaitstud välisvalgustite rakenduspiirid
Kahepoolne formaat võib toetada raudtee-sõidukite interjööre, jaamu, kaubanduslikku valgustust, garaaže, koole, tehaseid ja muid lineaarseid rajatisi. Need kasutusalad ei jaga ühte kvalifikatsioonistandardit, seega ei tohiks rakenduse nimi kunagi olla insenerinõuete jaoks.
Raudteesõidukite valgustus võib nõuda projektipõhist vibratsiooni, löögi, leegi ja suitsu käitumise, elektriohutuse, elektromagnetilise ühilduvuse, materjalide jälgitavuse ja turvalise säilivuse kontrollimist. 26 mm korpuse geomeetria ei tõenda vastavust ühelegi neist nõudest. Andke JE-le enne proovide võtmist nõutav test või materjalide dokumentide loend, et kättesaamatud tõendid avastataks varakult, mitte kliendi esitamise ajal.
Kaubandus- ja arhitektuursete valgustite puhul peavad ostjad tavaliselt keskenduma välimusele, valguse jaotusele, paigalduse integreerimisele, juhi juurdepääsule, soojusele, puhastamisele ja hooldusele. Jäätunud arvuti võib varjata üksikuid LED-e, kuid pikk helendav joon võib siiski näidata tumedaid tsoone plaatide liitekohtades või otsakatetes. Kui pidev välimus on oluline, koostage täispikk näidis; lühike vaheaeg ei paljasta kõiki tootmisprobleeme.
Garaažid, tehased ja kaitstud välipaigad lisavad tolmu, niiskust, puhastusvõtteid, temperatuurimuutusi ja võimalikku kokkupuudet kemikaalidega. IP65 käsitleb sissetungimist määratletud katsetingimustes, mitte UV-kindlust, keemilist ühilduvust, kondenseerumist, löögikindlust ega piiramatut kokkupuudet välistingimustes. Need omadused tuleb eraldi täpsustada ja kontrollida. Kui toru asub teises suletud valgustis, arvestage ka soojuse lõksu ja sellega, kas väline draiver jääb ligipääsetavaks.
Heakskiitmise tõendid: joonised, näidiskontroll, katsemeetodid, materjalidokumendid ja UL või ETL esitamise tugi ilma eluaseme sertifitseerimisnõudeta
Usaldusväärne kinnituspakett algab kontrollitud ristlõike joonisest ja koostejoonisest. Need peaksid näitama 26 mm läbimõõtu, trükkplaatide asukohti, võtmeliideseid, materjali viiteid, otsakatte üksikasju, pikkuse määratlust ja versiooni olekut. Mõõtmed, mis mõjutavad PCB sisestamist, korgi sobivust, paigaldamist või tihendamist, väärivad pigem selget tolerantsust kui üldist märkust.
Näidiskontroll peaks hõlmama mõõtmeid ja praktilist kokkupanekut. Sisestage tegelikud PCB-d, suunake ettenähtud juhtmed, paigaldage otsakorgid ja kontrollige kogu pikkust vööri, keerdumise, kriimustuste, värvimuutuste, korgivahede ja plaadi liikumise suhtes. Seejärel kasutage ettenähtud LED-i ja draiverisüsteemi tüüpilistes tingimustes, et hinnata temperatuuri ja optilist välimust.
Enne tulemuste võrdlemist tuleb katsemeetodid kokku leppida. IP65 disaini puhul tehke kindlaks, kas testimine kehtib JE kokkupandud näidise või teie valmis valgusti kohta, sealhulgas teie kaabli sisend ja juhtmestik. Materjalidokumendid võivad sisaldada deklaratsioone, andmelehti või katsearuandeid, kuid nende kättesaadavus ja asjakohasus peavad olema kinnitatud täpse ostetava vaigu, alumiiniumi spetsifikatsiooni, värvi ja tootmiskonfiguratsiooni jaoks.
UL-i või ETL-i esitamise toetust tuleks käsitleda dokumendi kooskõlastamise, mitte üldise sertifitseerimisnõudena. Materjalikirje, komponendifail või tarnija deklaratsioon ei muuda tühja korpust ega valmis lampi UL-i ega ETL-loendisse. Valitud sertifitseerimisasutus võib üle vaadata lõpliku konstruktsiooni, elektrilised komponendid, temperatuurid, vahed, juhtmestiku, korpuse ja kavandatud kasutuse.
Öelge JE-le, millist esitamisviisi ja dokumente teie labor või sertifitseerimispartner nõuab. Seejärel saab JE kinnitada, mis on pakutud materjalide ja konfiguratsiooni jaoks saadaval. Kui konkreetne tunnustus, loetelu, süttivuse klassifikatsioon, faili number või katsearuanne on kohustuslik, hankige ja kontrollige neid tõendeid enne tellimuse kinnitamist. Ärge kunagi järeldage seda logo, üldise materjaliperekonna või eelmise projekti põhjal.
Jooniste ülevaatest näidiskinnituse ja tootmispakkumiseni
Hiina pakub sügavat ekstrusioonivõimsust, kuid tehase asukoht üksi ei ütle joonistamise juhtimise, komponentide sobivuse või korratavuse kohta vähe. JE toodab LED-valgustite alumiiniumist ja plastist ekstrusioone, sealhulgas torukorpusi, LED-profiile, PC-torusid, otsakatteid ja kolmekindlaid korpuseid. Selle projekti jaoks on kasulikeks tõenditeks tundlik joonistusprotsess, esinduslik valim, määratletud kontrollikava ja pakkumine, mis teeb tarnepiiri selgeks.
Kohandamise töövoog: joonise läbivaatamine, DFM-i tagasiside, vormide valik, proovide kontrollimine ja tootmiskvaliteedi kontroll
Alustage pigem rakendusega kui "T8 korpuse" lahtisest taotlusest. Saatke PCB-failid, sihtmärgi kogupikkus, optiline eelistus, lõpp-lõpetus, sisenemise sihtmärk, paigaldusliides ja kohustuslikud dokumendid. JE saab võrrelda neid sisendeid olemasoleva avaliku vormiga või otsustada, kas on vaja privaatvormi ja kohandatud ekstrusiooni.
Joonise läbivaatamise ajal lahendage plaadi vahe, otsakorgi haardumine, juhtmete marsruut, komponentide eemalehoidmise alad, tihenduspinnad ja nähtavad kosmeetilised tsoonid. DFM-i tagasiside peaks tuvastama mõõtmed, mida on raske hoida või kontrollida, ja kõik muudatused, mis mõjutavad tööriistu, montaaži või kulusid. Kohandatud profiil võib lahendada tõelise liidese probleemi, kuid see lisab ka tööriistade kinnituse ja lukustab projekti uuele ristlõikele. Ärge tellige eratööriistu ainult selleks, et vältida mittekriitilise PCB serva kohandamist.
Näidis peab esindama kokkulepitud materjali, hajuti viimistlust, alumiiniumist ristlõiget, otsakorgi kujundust ja pikkust piisavalt täpselt, et kontrollida tegelikke riske. Registreerige kõik aktsepteeritud kõrvalekalded. Kui proov on läbinud mõõtmete, montaaži, optilise, termilise ja kohaldatava sisenemiskontrolli, külmutage tootmispakkumises kasutatud joonise redaktsioon.
Tootmiskvaliteedi kontroll peaks olema seotud jälgitavate nõuetega: materjali identsus, kriitilised ristlõike mõõtmed, lõikepikkus, sirgus, kui see on ette nähtud, pinna seisund, hajuti välimus, otsakorgi sobivus, PCB sisestamine ja pakendi kaitse. Suletud sõlmede puhul määrake, kuidas kontrollitakse sissepääsu jõudlust ja millisel proovivõtutasemel. Pakkumises tuleks märkida ka tööriistade omandiõigus, kui see on asjakohane, näidiskulud, tellimuse kogus, tarneaeg, pakkimisviis ja tarnetingimused, selle asemel, et jätta need punktid e-posti eeldustele.
RFQ kontrollnimekiri: pikkus, PCB geomeetria, difuusor, IP sihtmärk, otsakatted, tolerantsid, kogus, pakend, sihtkoht ja nõutav dokumentatsioon
- Pikkus:Määrake lõikepikkus ja vajalik kokkupandud kogupikkus saadaolevas vahemikus 600–2400 mm.
- PCB geomeetria:Kinnitage plaadi laius, paksus, kontuur, pistiku asend, komponentide väljatõmbed ja sisestamise suund.
- Hajuti:Valige läbipaistev või jäätunud arvuti ja kirjeldage optilist välimust, mida näidis demonstreerimiseks vajab.
- IP sihtmärk:Määrake IP20 või IP65, kes teostab lõpliku kokkupaneku ja millist valmiskonfiguratsiooni testitakse.
- Lõputähed:Määratlege otsad, kaabli väljumine, pistiku või tihvti nõuded, kinnipidamine, tihendus ja pingevabastus.
- Tolerantsid:Märkige trükkplaadi sobivuse, korgi haardumise, kinnituse, pikkuse ja omavahel ühendatud osade kriitilised mõõtmed.
- Kogus:Andke prototüüp, piloot ja eeldatav tootmiskogus, et saaks võrrelda avaliku ja kohandatud vormimise marsruute.
- Pakend:Tehke kindlaks pinnakaitse vajadused, komplektide piirangud, märgistus ja kõik pikkusega seotud käsitsemispiirangud.
- Sihtkoht:Esitage tarneriik, linn või sadam, eelistatud tarnetingimused ja kõik impordidokumentide nõuded.
- Dokumentatsioon:Loetlege kinnitamiseks vajalikud joonised, ülevaatusaruanded, materjalikirjed, deklaratsioonid, katsetõendid ja sertifikaadi esitamise dokumendid.
Saatke see pakett koos oma joonise versiooniga, et taotleda näidisplaani ja tootmispakkumist26 mm kahepoolne T8 LED toru korpus.
