2026. aasta ülim juhend 10 mm PCB-ga LED T8 torukorpuse kohta: soojusandmed, 3D CAD ja UL vastavus

Kokkuvõte: USA kaubanduslike LED-tootjate peamised pakkumised

Põhja-Ameerika suure konkurentsiga kommertsvalgustite tööstuses määravad edu marginaalid ja tõhusus. Kuna valgustuse arendajad soovivad optimeerida jõudlust, vähendades samal ajal tootmiskulusid, jääb T8 lineaarse toru struktuurne formaat domineerivaks teguriks. Meie lipulaevesmaklassiline LED T8 toru korpus 10 mm PCB-gakujutab endast suurt evolutsioonilist sammu. Kohandades alumiiniumi väljapressimise jalajälje spetsiaalselt standardsetele 10 mm trükkplaatidele, kõrvaldame surnud konstruktsiooniruumi, vähendame korpuse kaalu ja alandame toorainekulusid, tegemata järeleandmisi jäikuses.

USA turustajate, töövõtjate ja originaalseadmete tootjate (OEM) jaoks tähendab see spetsialiseerumine lihtsamat soojusjuhtimist, prognoositavaid elektrilisi omadusi ja otsest füüsilist ühilduvust automatiseeritud kiire SMT (Surface Mount Technology) koosteliinidega. JE jätkab nende ülemaailmsete tegevuste toetamist peamise tootmispartnerina Hiinas, ületades lõhe suurte tootmiskiiruste ja täpsete kvaliteedinäitajate vahel.

Täiustatud soojusjuhtimine: ThermaCore 10 mm täppisprotokolli tutvustamine

LED-i pikaealisuse peamine kitsaskoht on termiline lagunemine. Selle väljakutse lahendamiseks suure võimsusega rakenduste jaoks on JE kasutusele võtnudThermaCore 10mm täppisprotokoll. See projekteerimismetoodika optimeerib 10 mm PCB kanduri ja AL6063-T5 alumiiniumkorpuse selgroo vahelist kontaktpinda. Hoides tolerantsi kõikumised alla 0,05 mm, maksimeerib see protokoll soojusülekande efektiivsust otse dioodidelt välistele soojuseralduskanalitele.

Lõhe ületamine: üksikasjalikud andmed termilise hajumise ja ekstrusioonianalüüsi kohta

Kasutades struktuurset AL6063-T5 sulamit, toimivad meie ekstrusioonprofiilid ülitõhusate jahutusradiaatoritena. Katselaborites onThermaCore 10mm täppisprotokolldemonstreeris muljetavaldavat soojusjuhtivust 200 W/m·K. See süsteem vähendab üldist soojustakistust kuni 18% võrreldes tavaliste mitmesobivate T8 korpustega, mis mahutavad erineva laiusega PCB-sid. Pideva töötamise korral 120 V/277 V juures jäävad ristmiku temperatuurid LED-i tasemel püsivalt alla 65 °C (149 °F), vältides luumeni amortiseerumist ja garanteerides eluea, mis ületab 50 000 tundi.

Kiirenev disain: 3D CAD-mudelite allalaadimine kohandatud moderniseerimiseks

Insenerimeeskondade projekteerimistsüklite vähendamiseks pakub JE terviklikke 3D CAD-mudeleid (saadaval STP-, STEP- ja DWG-vormingus). Need täpsed digitaalsed mudelid võimaldavad kiiret prototüüpimist, võimaldades inseneridel enne mahutootmise alustamist läbi viia lõplike elementide analüüsi (FEA) termilise simulatsiooni ja füüsilise sobivuse kontrolli. See struktuurne integreerimine on konkurentsivõimeliste moderniseerimispakkumiste jaoks sujuvamate ja vastupidavate lineaarsete valgustusseadmete väljatöötamise võtmeks.

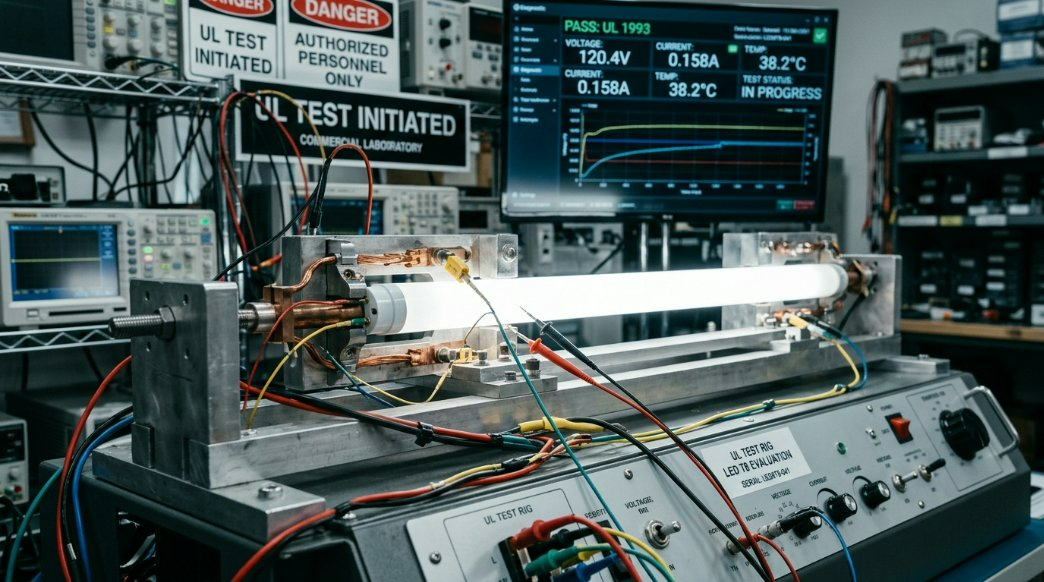

USA eeskirjade järgimine: 2026. aasta UL standardite ja DLC V6.0 spetsifikatsioonide järgimine

Kaubanduslike valgustustoodete importimine ja levitamine Põhja-Ameerikas nõuab ohutus- ja tõhususraamistike ranget järgimist. Nõuetele vastavate alamkoostude valimine on UL 1598 (valgustid) ja UL 1993 (iseballastsed lambid) sertifikaatide taotlemisel ülioluline. JE omadJE kohandatud LED T8 toru korpusesüsteemidkasutage suure mõjuga, tulekindla polükarbonaadi (PC) tooraineid, mis vastavad kergesti UL 94 V-0 süttivusklassifikatsioonile.

FCC, CE ja RoHS-i ühilduvuse tagamine Ameerika turul

Lisaks soojustõhususele on elektromagnetiline ühilduvus (EMC) ja keskkonnaohutus suurte munitsipaal- ja ettevõtete lepingute jaoks üliolulised. Meie korpused on ehitatud kõrgsagedusdraiverite tõhusaks varjestamiseks, hõlbustades FCC osa 15 B-klassi piirangute järgimist. Lisaks on kõik JE tootmisprotsessides kasutatavad materjalid täielikult CE-sertifikaadi ja RoHS-i nõuetele vastavad, tagades, et need ei sisalda piiratud ohtlikke aineid ja lihtsustavad rahvusvaheliste tarneahelate heakskiitmist.

Tehniliste kirjelduste juhend: standardne vs. suure väljundiga 10 mm PCB korpuste maatriks

Meie tootevalikus on mitu konfiguratsioonivalikut, mis on loodud vastama erinevatele arhitektuurilistele nõudmistele. Allpool on struktuurne maatriks, mis näitab meie standardsete ja suure võimsusega veekindlate variatsioonide tehnilisi omadusi:

Praktiline samm-sammuline õpetus: T8 korpuste neljaastmeline veekindel kokkupanek

Kõrge IP67-klassi tihendite säilitamine lineaarsetel profiilidel nõuab põhjalikku ettevalmistust ja täpset teostamist. Maksimaalse töökindluse tagamiseks järgige seda ekspertide toetatud neljaetapilist paigaldusprotseduuri.

1. samm: täpne 10 mm PCB sisestamine ja termopasta pealekandmine

Puhastage alumiiniumkorpuse aluspind põhjalikult isopropüülalkoholiga, et eemaldada tolm ja õlid. Kandke õhuke ühtlane kiht mittejuhtivat termopastat või kandke suure soojusülekandega kleeplint mööda keskmist kanalit alla. Libistage 10 mm PCB ettevaatlikult ekstrusioonirada, tagades, et see on tasane ja selle all pole õhutaskuid.

2. samm: polükarbonaadist (PC) hajuti katte kinnitamine

Joondage hajutatud arvuti kate struktuursete lukustuspilude sisse. Libistage või vajutage katet tugevalt rööbastesse, kuni see klõpsab paigale. Veenduge, et kinnitus oleks kogu toru pikkuses ühtlane, et vältida ebavõrdset konstruktsioonilist survet sisemistele komponentidele.

3. samm: IP67 hüdroisolatsiooni ja otsakorgi uuesti sulgemise protsess

Süstige veekindlate otsakatete süvenduskambritesse esmaklassilist, neutraalselt kõvenevat silikoontihendit. Viige ühendusjuhtmed läbi sisemiste kummist tihendikanalite ja suruge otsakork vastu alumiiniumkorpuse profiili lõikepinda. Kinnitage sõlmed roostevabast terasest kinnitusdetailidega.

4. samm: viimane kontakti ühendamine ja dielektriline testimine

Tehke elektritakistuse ja dielektrilise vastupidavuse test (tavaliselt nimetatakse seda Hi-Pot testiks), et veenduda, et kõrgepinge radadel ei tekiks alumiiniumi ekstrusioonile lühist. Kontrollige visuaalselt silikoonhelmeid kogu otsakorgi perimeetri, et tagada täielik hermeetiline tihend.

Matemaatilise ja elektrilise arvutamise juhend T8 kohandatud pikkuste jaoks

Tugevate kohandatud paigaldiste projekteerimine nõuab põhjalikku arusaamist mehaanilistest soojuspiirangutest ja võimsuse dünaamikast. Vältige süsteemitõrkeid, kasutades allolevaid spetsiaalseid matemaatikaraamistikke.

Toiteallika koormuse valemid ja täpsed võimsusarvutused jala kohta

Ohutu ja stabiilse paigalduse tagamiseks peavad insenerid arvutama kumulatiivse energiavajaduse ja jätma toiteallikatele ohutu ruumi (tavaliselt 20% klassi 2 juhtide puhul pideva koormuse tingimustes).

1. Arvutage lineaarsed kaadrid kokku:
   L_total = (torude kogus) x (ühiku pikkus jalgades)

2. Määrake maksimaalne energiatarve (P_max):
   P_max = L_kokku x P_ft
   Kus P_ft = võimsustarve jala kohta (nt 4,5 vatti jala kohta suure tõhususega 10 mm PCB-de puhul)

3. Arvutage nõutav draiveri minimaalne maht (P_driver):
   P_draiver = P_max x 1,20 (sisaldab standardset 20% ohutusvaru)

Näide:
   Arvestades 100 ühikut 4 jalga T8 torusid, mis töötavad 4,5 W jala kohta:
   L_kokku = 100 x 4 = 400 jalga
   P_max = 400 x 4,5 = 1800 vatti
   P_draiver = 1800 x 1,20 = nõutav kumulatiivne võimsus 2160 vatti.

Korduma kippuvad küsimused (KKK)

Kas 10 mm PCB T8 korpused ühilduvad nutika kodu ökosüsteemidega (Matter, Apple HomeKit, Amazon Alexa)?

Jah. Kuna meie korpused on füüsilised korpused, mis on loodud toetama standardseid 10 mm LED-ribasid, sõltub ühilduvus täielikult teie valitud LED-draiverist ja kontrollerist. Täiendades siseruumi Matteriga ühilduvate või Zigbee-toega 10 mm nutikate LED-ribadega, saate integreerida oma T8 lineaarse valgustussüsteemi mis tahes kaasaegse nutika kodu platvormiga.

Millised on 10 mm LED-ribade täpsed lõiketolerantsid ja vahekaugused meetri kohta?

Lõiketolerantsid ja vaheparameetrid sõltuvad teie valitud PCB disainist. Struktuuriliselt on JE esmaklassilised alumiiniumist ekstrusioonid lõigatud ülitäpse füüsilise tolerantsiga +/- 0,5 mm. Soovitame insenerimeeskondadel jätta toru mõlemasse otsa vähemalt 1,5 mm vaba ruumi, et võimaldada ohutuid vasejälgi ja klemmiühenduste päise.

Millised on kriitilised ohutusjuhised IP67/IP68 Flex-sertifikaadi säilitamiseks?

Kõrge IP67/IP68 vee- ja tolmukindluse säilitamiseks pika kasutusea jooksul peate kasutama kvaliteetseid neutraalselt kõvenevaid silikoonhermeetikuid, mis ei korrodeeri vase jälgi. Kontrollige alati, et välised toitekaablid oleksid kindlalt läbi tööstusliku kvaliteediga kummist tõmbeotsade, ja tehke proovipartiide rõhuerinevustestid, et kontrollida tihendi terviklikkust.

Tõstke oma tootmist: tehke koostööd meiega aadressil https://www.jeledprofile.com/led-t8-tube-housing-with-10mm-pcb.html

Olenemata sellest, kas projekteerite seadmeid tundlikele taimekoolide massiividele, külmale tööstuskeskkonnale või kaasaegsetele arhitektuuriprojektidele, on koostöö kogenud tootjaga kõikvõimalik. Tutvuge meie pühendatudLED T8 toru korpus 10mm PCB tehnilise portaaligaüksikasjalike arhitektuuriliste jooniste, kohandatud anodeerimisvalikute ja hulgitarnestruktuuride ülevaatamiseks.
