LED T8 torukorpus 10 mm PCB-ga: USA ostjate KKK, sobivuskontrollid ja hankimisjuhend 2026. aastaks

Peamised pakkumised USA valgustite ostjatele

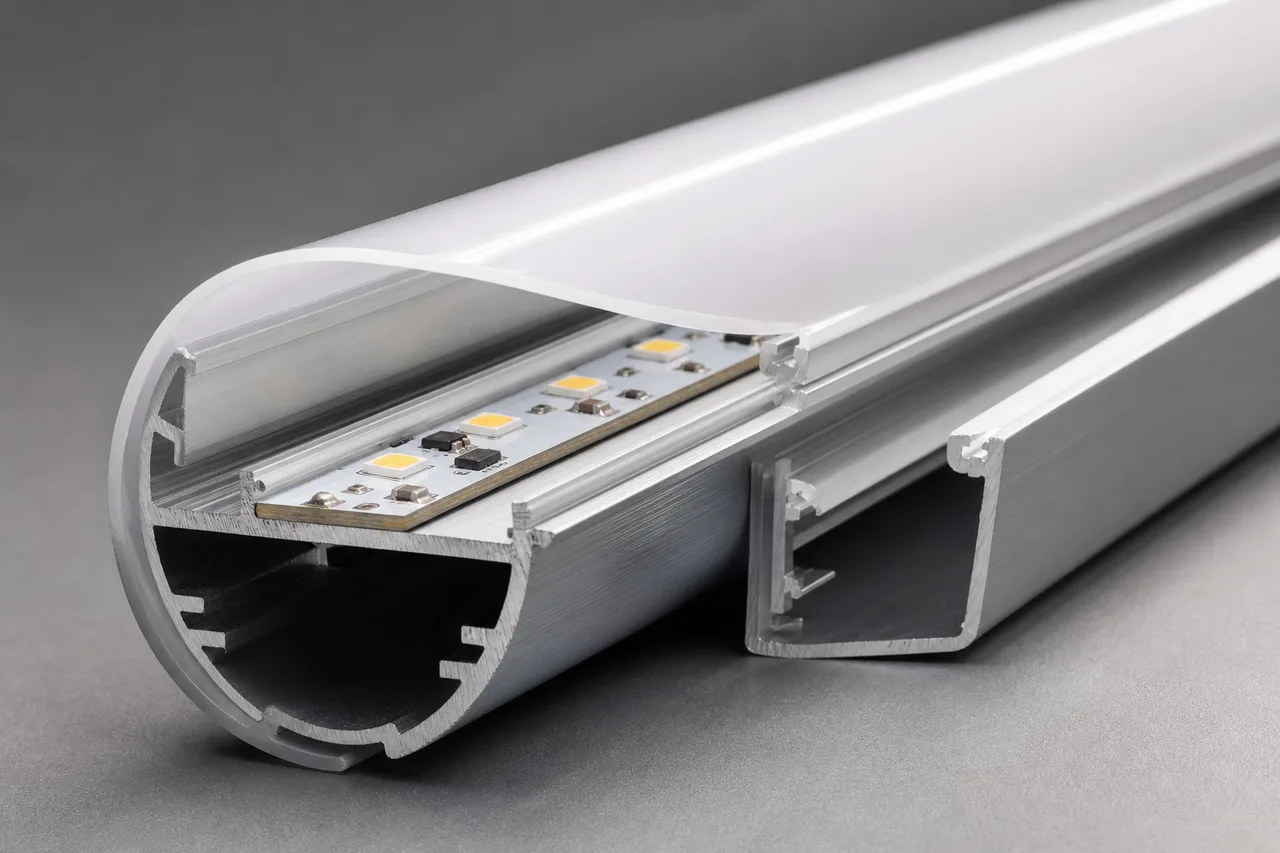

FraasJE poolalumiiniumist/poolplastist torukorpuse konstruktsioonkirjeldab selle tootekategooria praktilist arhitektuuri: 6063 alumiiniumist alus kannab LED-plaati ja aitab juhtida soojust, samas kui polükarbonaadist hajuti moodustab nähtava optilise katte. See jagunemine on oluline. Alumiinium annab PCB-le stabiilse paigalduspinna ja prognoositava mehaanilise selgroo; hajuti kontrollib välimust, valguse läbilaskvust ja juurdepääsu plaadile. See pole lihtsalt dekoratiivne kest.

USA ostjate jaoks ei ole esimene küsimus hind. See on ühilduvus. 10 mm PCB on kitsam kui paljud tavalised LED-toruplaadid ja draiver peab mahtuma korpuse sisse, ilma et see suruks vastu difuusorit või segaks otsakorke. JE-28 juhi maksimaalne kõrgus on 12 mm, nii et teie juhi korpust, juhtmeid, isolatsiooni ja pingetõmbe detaile tuleks kontrollida koos, mitte eraldi.

Standard JE-28 on IP20. Seetõttu sobib see sisevalgustite ja tagantjärele paigaldatavate torukomplektide kuivatamiseks, mitte automaatselt pesemisalade või avatud valgustite jaoks. JE pakub ka veekindlaid torukorpuse stiile selliste rakenduste jaoks nagu taimevalgustus, külmiku valgustus ja väliparkla, kuid neid tuleks nimetada sobiva veekindla konfiguratsioonina. AlustageJE LED T8 toru korpus 10 mm PCB-gaspetsifikatsiooni ja küsi täpset joonist enne tootmistellimuse kinnitamist.

JE-28 LED T8 korpuse tehnilised andmed: mõõtmed, materjalid ja konfiguratsioonivalikud

JE-28 on 26 mm T8 korpus, mis on ehitatud 10 x 1,2 mm PCB plaadi jaoks. See mõõde on mehaanilise kvalifikatsiooni lähtepunkt. Nominaalselt 10 mm laiune plaat võib siiski tekitada probleeme, kui selle komponentide kõrgus, jootekohad, pistiku paigutus või kinnitusviis erineb elamuarenduses kasutatud näidisest.

Korpuses on kasutatud 6063 alumiiniumist alust, millel on polükarbonaadist difuusorid ja plastikust otsakorgid. JE loetleb juhi sisemise paigutuse ja juhi maksimaalseks kõrguseks 12 mm. Saadaolevad pikkused on vahemikus 600 mm kuni 2400 mm, saadaval on kohandatud pikkused. Pikkust, hajuti viimistlust, otsakorgi stiili ja juhi asendit tuleks käsitleda ühe kokkupanemisotsusena, kuna igaüks neist mõjutab paigaldamist, valguse jaotust ja pakkimist.

Kuidas kvalifitseerida T8 korpus enne tellimist: PCB, draiveri, hajuti ja otsakorgi kontrollimine

Korpus võib kataloogi lehel õige välja näha ja ikka kokkupanemisel ebaõnnestuda. Tavalised põhjused pole dramaatilised: draiver on paar millimeetrit liiga pikk, trükkplaat kummardub hajuti alla, otsakork ei hoia toru kindlalt kinni või konnektor ei jäta ruumi sisemisele juhtmepaarule. Kvalifitseerige kogu koost, mitte ainult alumiiniumi väljapressimine.

1. Kinnitage PCB kontuur.Saatke JE-le tegelik tahvli joonis, mis sisaldab 10 mm laiust, 1,2 mm paksust, kinnitusavad, vasest hoidikud, pistikud ja kõrgeimad komponendid. Ärge lootke ainult plaadi nimisuurusele.
2. Kontrollige draiveri ümbrikut.Võrrelge juhi maksimaalset kõrgust ja laiust korpuse 12 mm piiranguga. Lisage kliirensi ülevaatesse klemmid, termokahanevad, isoleerivad hülsid ja juhtmete väljapääsud.
3. Kontrollige difuusori sobivust.Testige valitud polükarbonaadist katet haardumise, kummarduse, nähtavate levialade ja eemaldamisjõu suhtes. Liiga pingul olev difuusor võib ekstrusioonile stressi tekitada; liiga lahtine võib transportimise ajal ragistada.
4. Vaadake üle otsakatted ja juhtmed.Kinnitage korgi materjal, kinnitusviis, traadi läbimine, pistiku juurdepääs ja kas valmis toru peab vastama konkreetsele paigaldusstandardile või kliendi kinnitusliidesele.
5. Kinnitage valmis proov.Toide kokkupandud torule, kontrollige kuumuse käitumist ja valguse välimust, seejärel testige sisestamist sihtseadmesse või klambritesse. Salvestage heakskiidetud komponentide versioonid enne tootmistellimuse esitamist.

Küsige ekstrusioonijoonist ja füüsilist näidist, kui projektil on kitsad kinnitusdetailid. Näidis paljastab ka pakendamis- ja käsitsemisprobleemid, mida joonised ei näita. Pikad torud võivad saabuda hajutijälgedega, otsakorgi kahjustustega või kergelt kummardunud, kui karbi kujundus ei vasta tarnepikkusele. Neid on odav parandada enne masstootmist ja kallis parandada pärast USA-s levitamist.

KKK: Kas JE-28 LED T8 torukorpus on veekindel või sobib väli- ja sügavkülmiku valgustamiseks?

JE tarnitud standardne JE-28 spetsifikatsioon on IP20, seega tuleks seda käsitleda kuiv asukohaga korpusena. See eristamine on kriitilise tähtsusega ostjate jaoks, kes täpsustavad tehase valgustust, külmiku valgustust, väliparklat või mis tahes paigaldust, mis puutub kokku kondensaadi, pihustamise, tolmu või temperatuuri tsüklitega. JE teatab, et pakub erirakenduste jaoks veekindlaid T8 korpuseid, kuid veekindel versioon tuleb eraldi tuvastada ja tsiteerida.

Kas 10 mm PCB ja sisemine draiver sobivad selle T8 toru korpusega?

Jah, JE-28 on ette nähtud 10 x 1,2 mm PCB ja sisemise draiveri paigutuse jaoks, mille maksimaalne kõrgus on 12 mm. See ei tähenda, et iga 10 mm plaat ja iga sisemine draiver sobib. Teie plaadi kõrgeim LED, kondensaator, pistik ja joodetud juhe peavad jääma saadaoleva sisemise vahemaa piiresse. Saatke JE-le PCB-fail ja draiveri andmeleht sobivuse ülevaatamiseks, seejärel kontrollige tulemust täidetud näidise abil.

Kuidas toimivad proovid, MOQ, kohandatud pikkused, tööriistad ja tarnimine USA ekspediitorile?

JE teatab, et suudab pakkuda näidiseid, hinnapakkumisi, kohandatud pikkusi, OEM/ODM-i väljapressimist ja saadetist kliendi ekspediitori lattu. Kaubanduslikud üksikasjad sõltuvad valitud profiilist, hajutitest, otsakatetest, tööriistade olekust, kogusest, pakendist ja sihtkoha paigutusest. Küsige näidise tarneaega, tootmise MOQ-d, tööriistatasu, kui on vaja eravormi, lõikepikkuse tolerantsi, karbi mõõtmeid ja saadetisega kaasasolevaid dokumente. Kui teie meeskond kasutab USA ekspediitorit, esitage enne hinnapakkumise vormistamist lao aadress ja lasti märgistamise nõuded.

JE Dongguani tootmine, OEM/ODM ekstrusioon ja valmisvalgusti dokumentatsioon

JE, ametlikult Dongguan Jinen Lighting Technology Co., Ltd., toodab Hiinas Dongguanis ekstrudeeritud LED-valgustite komponente. Selle tootevalikusse kuuluvad LED-alumiiniumprofiilid, LED-plastprofiilid, PC-torud ja difuusorid, T5, T6, T8, T10 ja T12 torukorpused ning kolmekindlad valgusti korpused. See toote laius on kasulik, kui projekti suurus või konstruktsioon muutub pärast esimest prototüüpi. Ostja saab sama tarnija kaudu võrrelda poolalumiiniumist korpust, täisalumiiniumist alust või erinevat toru läbimõõtu, selle asemel et kogu hankimisprotsessi uuesti alustada.

JE toetab avalikke vorme, eravorme, OEM/ODM-i ekstrusiooni ja kohandatud projektitööd. Avalik hallituse hankimine võib olla mõistlik standardse JE-28 geomeetria jaoks, kui profiil vastab juba teie PCB ja hajuti nõuetele. Privaatne vorm muutub paremini kaitstavaks, kui vajate mittestandardset pistikupesa, teistsugust kinnitusfunktsiooni, patenteeritud otsakorki või muudetud ristlõiget. Õige valik sõltub eeldatavast mahust ja sellest, kui palju kontrolli vajate tulevase tarne üle.

USA importijate ja valgustitehaste puhul peaks dokumentatsioon hõlmama rohkemat kui tootefotot. Küsige valmis valgusti profiilijoonist, materjali kirjeldust, hajutivalikut, pikkuse tolerantsi, otsakorgi spetsifikatsiooni, pakendi üksikasju ja elektrilist teavet. Korpus ise ei ole sama asi, mis sertifitseeritud viimistletud LED-toru. Kui teie klient, AHJ, turustaja või projekti spetsifikatsioon nõuab konkreetseid loendeid või vastavusdokumente, tuvastage see nõue enne disaini külmutamist.

JE märgib ka, et teenindab hulgimüüjaid, töövõtjaid, valgustite tehaseid ja eriprojektide kliente. See muudab tarnija sobivaks nii komponentide ostmiseks kui ka jaemüügitorude arendamiseks, tingimusel et kaubanduslik ulatus on selgelt kirjas. Kandke ostudokumentidele kinnitatud joonis, näidisfotod, redaktsiooni number ja materjalivalikud. See hoiab ära tuttava probleemi ekstrusiooni hankimisel: asenduspartii, mis on mõõtmete poolest lähedane, kuid tegelikult mitte vahetatav.
