G5 otsakorgi juhtmestik

Kõigepealt palun täpsustage: mida te "traadi" all täpselt silmas peate?

T5 ja G5 LED-torude tootmisprotsessis viitab "ühejuhtmeline/mitmejuhtmeline/juhtmeta" tavaliselt otsakorgist väljuvate juhtmete arvule, mitte toru enda toitemeetodile (ühe-/kaheotsaline toiteallikas). Neid kahte mõistet on lihtne segi ajada.

• Ühejuhtmeline:Otsakork viib välja ainult ühe juhtme, tavaliselt pinge all oleva juhtme (L) või nulljuhtme (N).
• Mitmejuhtmeline (kahejuhtmeline):Otsakork viib välja kaks juhet, tavaliselt üks pingestatud juhe ja üks nulljuhe.
• Juhtmeta:Otsakork ise ei vii juhtmeid välja; G5 kontakte on ainult kaks.

Kui see on selgeks tehtud, on järgnevat kombinatsiooniloogikat lihtne mõista.

Kombinatsioon 1: ühe otsaga ühe juhtmega + ühe otsaga juhtmevaba → ühe otsaga toitetoru

See on turul kõige levinum T5 integreeritud LED-lampide konfiguratsioon.

Ühendusmeetod:Toide antakse ainult ühe juhtme otsast. See üks juhe ühendub kas pingestatud või nulljuhtmega, samas kui teine ​​juhe (pinge all või neutraalne) on lambitoru sisemise vooluringi kaudu otse ühendatud teises otsas oleva tihvtiga. Juhtmeta otsas vastutab üks tihvt mehaanilise fikseerimise ja juhtivuse eest, samas kui teine ​​kontakt võib olla ühendamata või sisemiselt lühises.

Siiski on üks kriitiline valmistamise detail: T5 G5 lambipesa tihvtide vahe on vaid 5 mm. Kui üks ots on toiteallikaga, on kaks kontakti väga lähestikku ja vale sisemine juhtmestik võib kergesti põhjustada lühise. Seetõttu on ühejuhtmelise otsakorgi sees olev isolatsioon ja juhtmestiku paigutus otsakorgi tarnija meisterlikkuse põhinäitaja.

Rakenduse stsenaariumid:Kontorivalgustus, supermarketi riiulivalgustid, kapivalgustid, vitriinvalgustid. Seda tüüpi lambid kasutavad tavaliselt integreeritud kronsteini, mis nõuab ainult ühte toitesisendit, mis lihtsustab paigaldamist ja lõppkasutajad ei vaja elektrialaseid teadmisi.

Kombinatsioon kaks: üks juhe mõlemast otsast → Kahe otsaga elektrilambi toru

See meetod on levinud inseneri renoveerimisprojektides.

Ühendusmeetod:Juhtige juhe lambitoru mõlemas otsas olevatest lambikorkidest. Ühendage üks ots pingestatud juhtmega (L) ja teine ​​ots nulljuhtmega (N). Vool voolab ühest otsast sisse ja teisest välja. Kaks G5 tihvti lambi korgi sees on lühistatud, moodustades ühe elektroodi.

Miks eelistatakse inseneritöös kahe otsaga toiteallikat?Vanade luminofoorlampide hoidikute paigaldamisel ühendatakse algsed G5-hoidikud tavaliselt paralleelselt, mis tähendab, et kaks kontakti on sisemiselt lühises. Kahe otsaga lampe saab seda tüüpi hoidikuga otse kohandada, ilma et oleks vaja asendada mitteparalleelse hoidikuga. Kui paralleelhoidikusse on paigaldatud ühe otsaga lamp, tekib see kohe pärast sisselülitamist lühisesse. See on juhtunud Hongkongi insenerikogukonnas; mõni põletas isegi vana hoidiku plastikust korpuse ära.

Tootmise ettevaatusabinõud:Kahe otsaga lambikorgi mõlemas otsas peavad olema juhtmed, kuid juhtmete värvid peavad olema selgelt eristatavad (nt üks ots on märgistatud L, teine ​​N), et vältida paigaldamise ajal vastupidist juhtmestikku. Lisaks peab kahe otsaga luminofoorlambi sisemine juhtmestik tagama, et nende kahe otsa vahel puudub elektriühendus; vastasel juhul tekib lamp lühisesse.

Rakenduse stsenaariumid:Tehase töökojad, parklad, laod ja logistikakeskused. Need kohad nõuavad sageli vanade luminofoorlampide hoidikute paigaldamist ja kahe otsaga toiteallika lahendused pakuvad paremat ühilduvust.

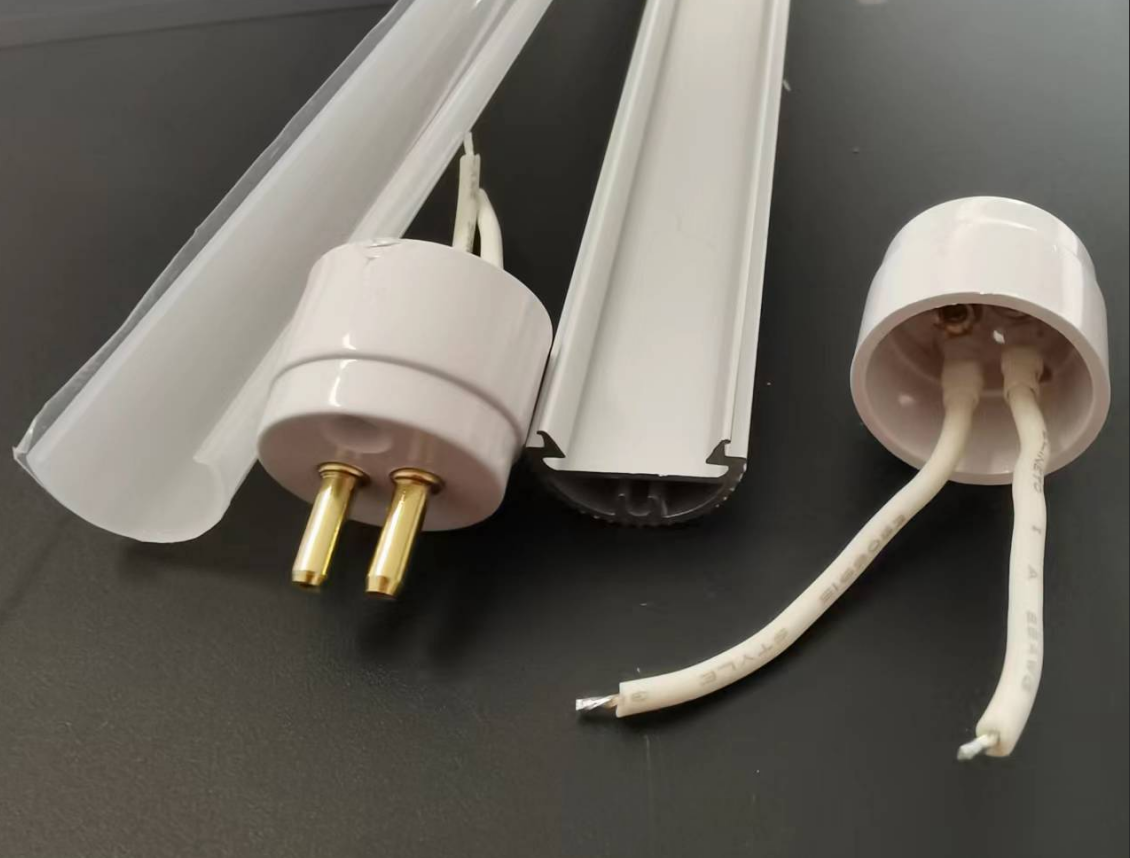

Kombinatsioon 3: üks ots pingestatud juhtmega (kahe juhtmega) + üks ots juhtmevaba otsakorgiga → täiustatud ühe otsaga toiteallikas

See kombinatsioon on ühe otsaga toiteallika täiustatud versioon, mis sobib kõrgemate ohutus- ja töökindlusnõuetega stsenaariumide jaoks.

Ühendusmeetod:Toiteallika otsakork viib välja pingestatud ja nulljuhtmed, ühendades otse draiveri toiteallika või vahelduvvooluga. Juhtmeta otsa kasutatakse ainult mehaaniliseks toeks ja vooluringi ühendamiseks ning see ei käsitle toitesisendit.

Erinevus ühe juhtmega ühe otsaga lahendusest:Ühejuhtmelise üheotsalise lahenduse korral nõuab lambitoru sisemine juhtmestik sellise konstruktsiooni, et "siseneb üks juhe ja teine ​​juhe ühendatakse sisemiselt teise otsaga", muutes sisemise juhtmestiku suhteliselt keeruliseks. Seevastu kahe juhtmega ühe otsaga lahenduses viiakse nii pingestatud kui ka nulljuhtmed läbi sama otsakorgi, saavutades seeläbi otsesema sisemise vooluahela disaini, vähendades võimalikke rikkepunkte ja parandades ohutust.

Tootmise eelised:Integreeritud T5 lambitorude tootjate jaoks pakub see meetod suuremat kokkupaneku efektiivsust kui ühe otsaga otsakorkide kasutamine. Kuna kõik toitejuhtmed on koondatud ühte otsa, pole lambitoru sees ristjuhtmestikku vaja, vähendades seega sisemiste lühiste ohtu.

Rakendused:Meditsiiniline valgustus, õppevalgustus, tipptasemel kommertskuvarid.
