LED-korpuste projekteerimine kõrge vibratsiooniga raudteekeskkonna jaoks

Veerem on elektroonika jaoks vaenulik keskkond. Iga kord, kui rong tabab rööbastee lülitit, liigub kõrgsageduslik kineetiline energia pöördvankritelt üles läbi šassii ja otse laepaneelidesse. Kui transiidiasutused kaebavad vilkuvate salongitulede või surnud õhuliinide üle, on probleemiks harva LED-kiip ise. Peaaegu alati tuleneb rike mehaanilisest korpusest.

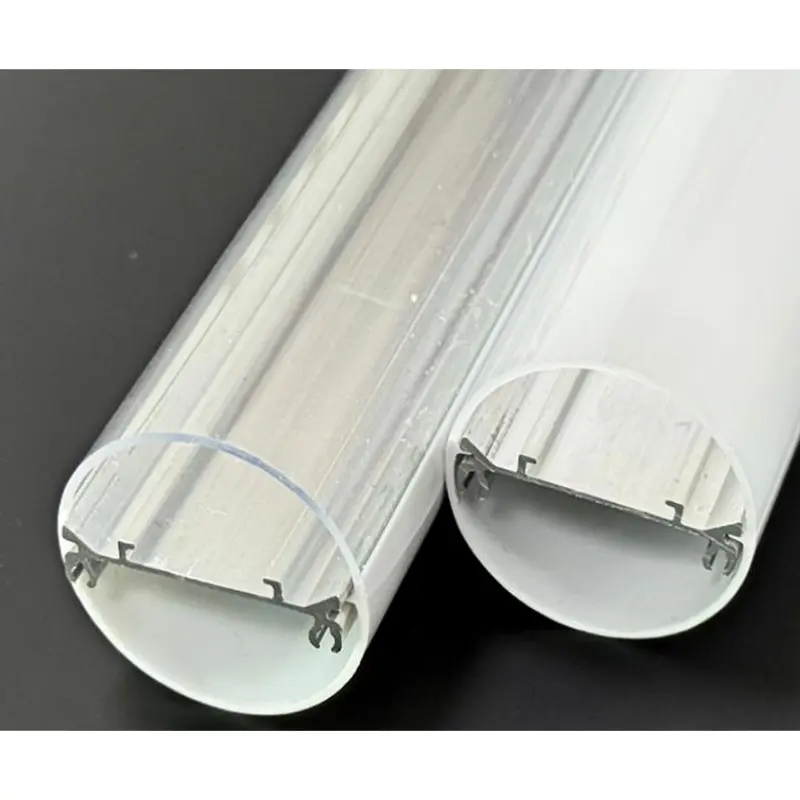

AnLED-rööbassõiduki tulede korpusei ole ainult dekoratiivne kate. See on struktuurne amortisaator, soojusjuhtimissüsteem ja esmane elukaitsetõke. Kui väljapressimise konstruktsioon ei võta arvesse harmoonilist resonantsi, soojuspaisumist või transiidi tulekoode, läheb valgustussüsteem üles kaua enne selle nimiväärtust. Selle keskkonna jaoks kujundamine nõuab tavapärastest kaubanduslike valgustuse eeldustest loobumist ja spetsiaalselt pideva vägivaldse liikumise jaoks mõeldud projekteerimist.

Veeremi valgustuse mehaaniliste ja termiliste rikete diagnoosimine

Parema korpuse kujundamiseks peate esmalt täpselt aru saama, kuidas praegused kujundused selles valdkonnas lagunevad. Raudteekeskkond allutab valgustid füüsilise šoki, äärmuslike temperatuurikõikumiste ja piiratud õhuruumi segunemisele. Kui korpus on halvasti konstrueeritud, ilmnevad sümptomid tavaliselt kolmes erinevas rikkerežiimis.

Jootevuukide mikropragunemine
Rongitulede vilkumise kõige levinum põhjus on mehaaniline väsimus. Kui alumiiniumist LED-ekstrusioon paigaldatakse jäigalt vibreerivale laepaneelile ilma nõuetekohase summutamiseta, kannab korpus selle kineetilise energia otse sisemisele PCB-le. Pidev paindumine tekitab mikropragusid dioode plaadiga ühendavates jootekohtades. Ostjad süüdistavad sageli PCB tootjat, kuid algpõhjus on korpuses, millel puudub LED-aluse sisemine löögiisolatsioon.

Polükarbonaadist krigistamine ja hajuti väljatõmbamine
Rongid läbivad tugeva termorattasõidu. Üleöö raudteeaias pargitud sõiduauto võib langeda alla külmumistemperatuuri ja seejärel kiiresti soojeneda, kui HVAC ja valgustussüsteemid sisse lülituvad. Alumiinium ja plast paisuvad erineva kiirusega. Kui alumiiniumaluse ja plasthajuti vahelised mehaanilised tolerantsid on liiga väikesed, tekitab soojuspaisumine tohutut pinget. See põhjustab "hullumist" - mikroskoopiliste pragude võrgustikku polükarbonaadis - või, mis veelgi hullem, põhjustab difuusori äkkpidurduse ajal paindumise ja rajalt välja hüppamise.

IP65 tihendi kokkusurumise komplekt
Metroovagunid nõuavad agressiivseid puhastusrežiime, mis hõlmavad sageli kõrgsurvepesu. Selle üleelamiseks vajab vibratsioonikindel LED-transiitvalgusti korpus usaldusväärset IP65 reitingut. Pidev vibratsioon põhjustab aga kehvemate tihendite materjalide aja jooksul lamedamaks muutumist, seda nähtust nimetatakse survekomplektiks. Kui tihend kaotab oma mälu, lähevad niiskus ja puhastuskemikaalid korpusest mööda, lühistades elektrilised komponendid.

Materjali valikukriteeriumid EN45545 vastavuse ja vibratsiooni summutamise jaoks

Rööpavalgustuse materjalide täpsustamine nõuab konstruktsiooni jäikuse ja reisijate rangete ohutusnõuete tasakaalustamist. Te ei saa lihtsalt kasutada müügil olevaid ekstrusioone. Iga komponent peab läbima ranged raudteestandardid, eelkõige EN45545, mis reguleerib tulekahju käitumist ja materjale raudteesõidukites.

Põhiprofiil: 6063-T5 alumiinium
Peamise konstruktsiooni ekstrusiooni puhul on 6063-T5 alumiinium tööstusstandardiks. T5 temper annab täpsed mehaanilised omadused, mis on vajalikud veeremi alumiiniumist LED-ekstrusiooni jaoks: see on piisavalt jäik, et ületada rongivagunite lae pikkust ilma longuseta, kuid samas piisavalt plastiline, et taluda madalsageduslikke vibratsioone ilma purunemata. Oluline on see, et 6063 alumiinium pakub suurepärast soojusjuhtivust, toimides suure võimsusega LED-ribade ülitõhusa jahutusradiaatorina.

Hajuti: leegiaeglustav polükarbonaat (PC)
Optilise katte puhul on tavaline PMMA (akrüül) rööbaste jaoks liiga rabe. Tugev löök purustab selle, tekitades ohtlikke kilde. Standardne ABS on odav, kuid ei vasta transiiditulekoodide suitsu- ja toksilisuse nõuetele.

Peate määrama leegiaeglustava PC (polükarbonaat). Arvuti talub otsest lööki ilma purunemata, mistõttu on see ideaalne tiheda liiklusega ühistranspordi jaoks. Veelgi olulisem on see, et PC kohandatud koostised vastavad EN45545 ohutaseme 3 (HL3) nõuetele. See tähendab, et salongi tulekahju korral ei levita korpuses leeki ja eralduv suits jääb allapoole rangeid toksilisuse piirmäärasid, mis on vajalikud reisijate ohutuks evakueerimiseks.

Tihendid ja otsakatted
Vältige otsakorgi tihendite jaoks tavalist PVC-d või odavat kummi. EPDM või kõrgekvaliteediline silikoon on kohustuslik. Need materjalid peavad vastu äärmuslikele temperatuuridele ja UV-kiirguse lagunemisele, säilitades samal ajal oma kokkusurumise tagasilöögi, tagades, et IP65 raudteesõiduki LED-seadme korpus jääb veekindlaks ka pärast aastatepikkust igapäevast vibratsiooni.

Soojuse hajumise kinnitamine tehisintellekti juhitud termosimulatsiooniga

Kuumus on LED-i pikaealisuse vaenlane. Kaubanduskontoris eraldab LED-valgusti soojust välisõhku. Kiirrongis on valgusti korpus sageli süvistatud isoleeritud laepaneeli otse massiivse soojust genereeriva HVAC kanali alla. Armatuuri ümbritsev ümbritsev temperatuur on juba kõrgendatud, mis vähendab drastiliselt tõhusaks jahutamiseks vajalikku delta-T (temperatuuri erinevust).

Enne kallite tööriistade lõikamist uue ekstrusioonprofiili jaoks tuleb soojusjuhtimine digitaalselt valideerida. Kaasaegsed inseneritöövood kasutavad nüüd tehisintellektiga toetatud termilise simulatsiooni tarkvara, et modelleerida täpselt, kuidas soojus kitsas ruumis läbi korpuse liigub.

Simulatsioon modelleerib termilist rada LED-dioodist läbi termopasta kuni PCB-sse ja välja läbi 6063-T5 alumiiniumribide. AI-põhised lahendajad saavad kiiresti itereerida sadu uimede geomeetriaid – reguleerides jahutusradiaatori paksust, vahekaugust ja nurka –, et leida täpne konfiguratsioon, mis maksimeerib pindala ilma tarbetut kaalu lisamata. Kaal on raudteeveeremi projekteerimisel kriitiline mõõdik; rasked korpused suurendavad rongi kogumassi, suurendades energiatarbimist. Valideerides soojuse hajumist digitaalselt, saavad insenerid kujundada soojusjuhtimisrööpa LED-korpuse, mis hoiab dioodi ristmiku temperatuuri alla 80 °C, minimeerides samal ajal alumiiniumprofiili massi.

Valmistatavus (DFM) kohandatud alumiinium- ja polükarbonaatprofiilides

Isegi kõige optimeeritum CAD-mudel on kasutu, kui seda ei saa usaldusväärselt mastaabis toota. Alumiiniumi ja plasti ekstrudeerimine nõuab materjali voolu, jahutuskiiruste ja stantsi hõõrdumise täpset kontrolli. Dongguan Jinen Lighting Technology (JE) kasutab 20 plastist ja 5 alumiiniumist ekstrusiooniliini, pakkudes DFM-i tuge struktuurivigade tuvastamiseks enne tööriistade valmistamise etappi.

Kui projekteerimine akohandatud LED-rööbassõiduki valgusti korpus, järgige neid konkreetseid DFM-i toiminguid.

1. Seina paksuste tasakaalustamine:Veenduge, et teie alumiiniumprofiili ristlõige oleks ühtlase seinapaksusega. Paksud osad jahtuvad aeglasemalt kui õhukesed osad. Kui õhukese jahutusradiaatori ribi kõrval on raske paigaldusäärik, põhjustab ebaühtlane jahutus profiili kõverdumise või väändumise, kui see väljub ekstrusioonivormist. Jälgige paksuse üleminekuid järk-järgult.
2. Kujundage arvuti jaoks suured Snap-Fit tolerantsid:Polükarbonaat kahaneb jahtudes. Kui projekteerite lukustusradu, kus PC-hajuti klõpsab alumiiniumist aluspinnale, arvutage mõlema materjali soojuspaisumistegurid. Jätke täpne paisumisvahe. Kui sobivus on liiga tihe, kummardub arvuti rongi kuumenemisel väljapoole.
3. Inseneri sügavad tihendikanalid:IP65 reiting nõuab enamat kui lihtsalt silikoonitüki kokkupressimist. Kujundage alumiiniumist väljapressitud U-kujuline kinnituskanal. Kanali seinad peavad olema piisavalt sügavad, et tihend mehaaniliselt paigale lukustada, et see ei saaks külgmise vibratsiooni mõjul veereda ega nihkuda.
4. Plastprofiilide õõnsate õõnsuste minimeerimine:Plastikust ekstrusioonide õõnesosade jaoks on vaja keerulisi ja kalleid sisemiste tornidega stantse. Võimaluse korral kujundage arvuti kate pigem ühe seina profiilina, millel on tugiribid, mitte suletud torukujulise osana. See vähendab tööriistakulusid ja kiirendab tootmist ekstrusiooniliinil.

OEM-i väljapressimisvõimaluste vastavusse viimine USA transiidihankestandarditega

Rööpavalgustite toomine USA turule eeldab navigeerimist hankespetsifikaatide keerukas võrgus, alates lokaalsetest vabakaubanduslepingu juhistest kuni jäikade ohutussertifikaatideni. USA transiidiasutused hindavad pakkumisi pikaajalise töökindluse ja vastavuse alusel, mis nihutab suure vastutuse valgustite tootjale ja laiemalt ka nende komponentide tarnijatele.

Standardsete kaubanduslike ekstrusioonide hankimine põhjustab löögi, vibratsiooni ja tulekatse faasis rikke. Teil on vaja OEM-i partnerit, kelle tootmise lähtetase on juba vastavuses transporditaseme nõuetega. JE tarnib OEM-valgustite tootjaid kogu maailmas, pakkudes nii avalikke vorme tavapäraste rakenduste jaoks kui ka eravorme patenteeritud ja kõrge spetsifikatsiooniga disainilahenduste jaoks.

Tehes koostööd tootjaga, kes mõistab 6063-T5 alumiiniumi ja EN45545 nõuetele vastava polükarbonaadi jaoks vajalikke tolerantse, välistate tootearenduse katse-eksituse faasi. Saate korpused, mis klõpsavad puhtalt kokku, sulguvad tihedalt ja elavad üle rööpakeskkonna halastamatu mehaanilise kuritarvitamise. Kohandatud profiilide tehniliste spetsifikatsioonide või olemasolevate transpordivalmis vormide ülevaatamiseks hinnake tõestatud vormiOEM metroovalgustuse korpuse tootjamis suudab pakkuda täpset mehaanilist vundamenti, mida teie järgmine transiidiprojekt nõuab.
