Mis on topelttrükkplaadi T12 LED-toru korpus?

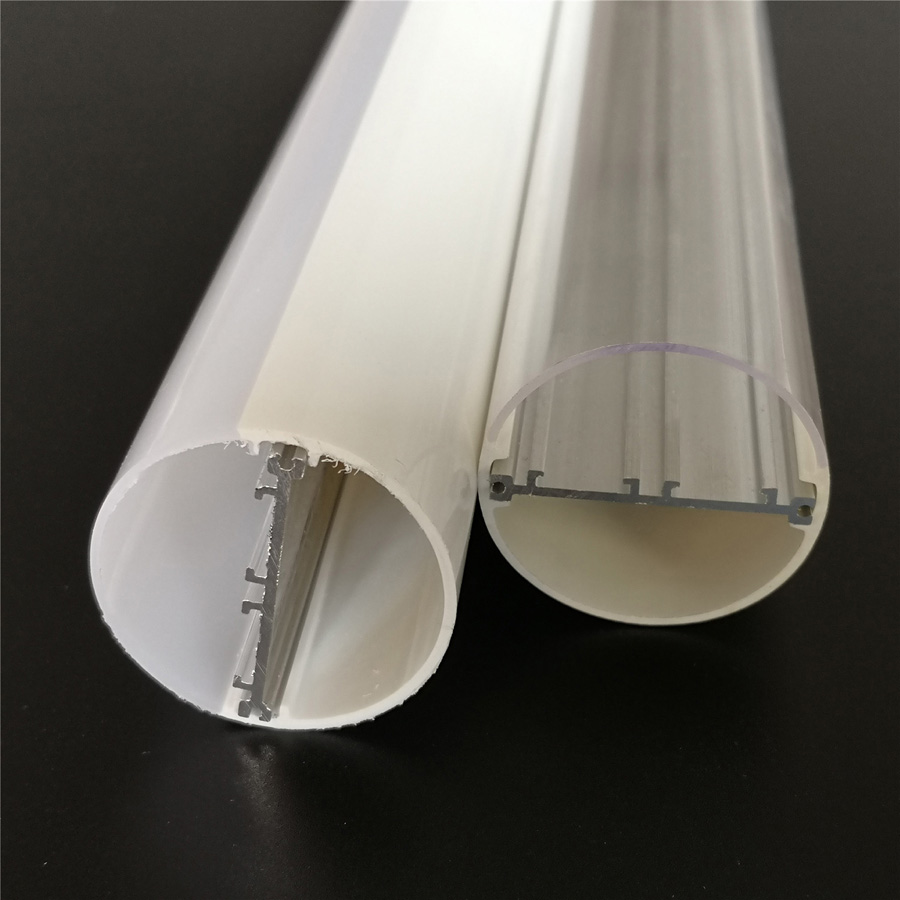

Topelttrükkplaadiga T12 LED-toru korpus on välimine polükarbonaattoru, mis on kombineeritud sisemise alumiiniumprofiiliga, mis mahutab kahte LED-trükkplaati. JE JE-34 korpus kasutab 38 mm läbimõõduga toru, kahte 10 × 1,0 mm PCB positsiooni ja ruumi kuni 16 mm kõrguse sisemise draiveri jaoks. Seda saab konfigureerida IP20 või IP65 konstruktsioonile, pikkusega 600 mm kuni 2400 mm või kohandatud pikkusega.

See teeb sellest OEM-torude komplekti korpuse, mitte täieliku LED-lambi. Teie meeskond valib endiselt LED-id, PCB paigutuse, draiveri, juhtmestiku, otsakorgi tihendusmeetodi ja lõpliku elektrikonfiguratsiooni. Korpus annab nendele otsustele määratletud mehaanilise lähtepunkti.

Vaata täismahusLED T12 plastiktoru ja topelttrükkplaadi alumiiniumkorpusenne näidistaotluse koostamist.

Mida sisaldab JE-34 T12 korpus OEM-toru koostu jaoks?

JE-34 T12 LED-toru korpus sisaldab polükarbonaadist välimist toru, sisemist 6063 alumiiniumprofiili, kahte PCB kinnitusasendit, plastikust otsakatteid ja ruumi sisemise draiveri jaoks. Välistoru võib olla läbipaistev või jäätunud ning difuusori paksus on vahemikus 0,6 mm kuni 2,0 mm.

Standardläbimõõt on 38 mm. Saadaval on torude pikkused 600 mm kuni 2400 mm, kvalifitseeritud projektide jaoks on saadaval kohandatud pikkused. Neid mõõtmeid ei tohiks siiski käsitleda täieliku mehaanilise joonisena. PCB istmeid, otsakorgi haardumist, juhtmete marsruutimist ja juhi vahekaugust tuleb siiski kontrollida tegelike komponentidega.

OEM-ostja jaoks on võtmepunkt see, et JE tarnib teie konveieri jaoks pressitud plastikust ja alumiiniumist korpusesüsteemi. JE haldab plastikust ja alumiiniumist ekstrusiooniliine, vormide valmistamist, testimist, proovide kinnitamist ja masstootmise kvaliteedikontrolli LED-profiilide projektide jaoks.

Kuidas kaks PCB kanalit ja sisemine alumiiniumprofiil laiendavad disainiruumi?

Kaks PCB kanalit võimaldavad teil jaotada LED-e kahe plaadi vahel, selle asemel, et sundida iga LED, draiveri ühendus ja termiline liides ühele kitsale trükkplaadile. See loob rohkem ruumi lampide võimsuse ja paigutuse otsuste tegemiseks, kuid see ei garanteeri konkreetset võimsust. Lõplik piirang sõltub LED-i tüübist, plaadi konstruktsioonist, voolust, draiveri valikust, termotestist ja komplekteeritud komplektist.

Kaks 10 × 1,0 mm PCB-asendit, sisemine draiveri kliirens ja termiline tugi

Iga PCB asend on määratud 10 × 1,0 mm. Enne tööriistade paigaldamist või näidise kinnitamist veenduge, et teie plaadi laius ja paksus vastavad nendele asukohtadele. Plaat, mis sobib nimikanaliga, kuid nihkub kokkupaneku ajal, võib tekitada ebaühtlase valguse, juhtmestiku surve või halva kontakti alumiiniumprofiiliga.

Sisemine juhiruum on kuni 16 mm kõrge. Mõõtke juhi korpust, isolatsiooni, pistikuid ja kõiki pingeid vähendavaid osi – mitte ainult juhi silti. Komponendi joonisel vastuvõetav kliirens võib kaduda, kui juhtmed on toru sees painutatud.

Alumiiniumprofiil pakub PCB-de all metallkonstruktsiooni ja võib aidata soojust plaatidelt eemale viia. See ei asenda termilist valideerimist. Katsetage kogu lampi valitud LED-ide, trükkplaadi, draiveri, otsakatete ja paigaldussuunaga.

Miks aitab 6063 alumiiniumist sisestus soojusjuhtimist valguse difusioonist eraldada

6063 alumiiniumist sisetükk ja polükarbonaadist toru täidavad erinevaid töid. Alumiiniumprofiil toetab trükkplaate ja pakub sobivamat teed soojusülekandeks kui ainult plastik. Polükarbonaattoru moodustab nähtava väliskere ja hajuti, kaitstes sisemisi osi, kujundades samal ajal lambi välimust.

See eraldamine on kasulik alumiiniumist sisestusega T12 LED-toru korpuses, kuna optilist katet saab valida välimuse ja edastamise järgi, ilma et plastik peaks kandma kogu mehaanilist ja termilist koormust. Tegelikud soojustulemused sõltuvad endiselt trükkplaadi ja profiili vahelisest kontaktist, koostu rõhust, LED-ide vahekaugusest, draiveri väljundist ja õhuvoolust valmis toru ümber.

Millised PCB, draiveri, pikkuse ja optilised detailid tuleks enne proovide võtmist heaks kiita?

Kinnitage mehaaniline joonis koos elektriliste ja optiliste osade loendiga. Korpuse näidis on kasulik ainult siis, kui see esindab koostu, mida kavatsete toota.

Kinnitage PCB vahekaugus, draiveri kõrgus kuni 16 mm, toru pikkus, otsakorgi sobivus ja juhtmestiku vahe

• PCB sobivus:Kinnitage kaks 10 × 1,0 mm plaadi asendit, plaadi servade vahekaugust ja seda, kuidas lauad kokkupaneku ajal kinni hoitakse.
• Draiveri pakett:Kontrollige juhi kogu kõrgust kuni 16 mm vaba ruumi suhtes, sealhulgas klemmid, hülsid ja juhtmed.
• Toru pikkus:Valige pikkus 600 mm kuni 2400 mm või esitage vajalik kohandatud pikkus. Arvestage otsakatete ja kasutatava sisemise montaaži pikkusega.
• Lõputähed:Kui lamp kasutab IP65 konstruktsiooni, kinnitage plastikust otsakorgi mõõtmed, kinnitusviis, kaabli väljalaskeava ja tihendi või tihendi paigutus.
• Juhtmed:Kontrollige, kuhu sisendjuhtmed sisenevad, kuidas need toru sees pöörduvad ja kas draiveri või PCB ühendusi saab kokku panna ilma isolatsiooni muljumiseta.

Need kontrollid hoiavad ära levinud proovivõtuvea: toru läbimõõdu kinnitamine, jättes samal ajal otsakorgi ja draiveri liidese lahendamata.

Valige läbipaistev või jäätunud polükarbonaat, lähtudes ülekande, pimestamise ja välimuse nõuetest

JE loetleb läbipaistvate kaante puhul valguse läbilaskvust üle 95% ja piimjasvalgete kaante puhul üle 85%. Läbipaistev polükarbonaat säilitab rohkem väljundit, kuid näitab sisemisi LED-punkte paremini ja võib tekitada rohkem nähtavat pimestamist. Piimjas või härmas kate pehmendab välimust ja peidab komponendid paremini, vähendades mõnevõrra ülekandevõimet.

Valige kate pärast LED-i sammu, nõutava visuaalse ühtluse, vaatenurga ja sihtmärgi välimuse ülevaatamist. Loetletud ülekandearvud kirjeldavad kaanevalikut; nad ei ennusta teie kogu lambi valgust. Küsige vastavat difuusori näidist, kui optiline välimus on oluline nõue.

Millal sobib IP20 konstruktsioon ja millal on vajalik IP65 tihendus?

IP20 sobib üldiselt kuivadele sisepaigaldistele, kus toru on vee eest kaitstud ja kest ei vaja tihendatud konstruktsiooni. See on praktiline valik paljude siseseadmete jaoks, kuid lõplik rakendus määrab siiski, kas avatud või tihendamata paigutus on vastuvõetav.

Kasutage IP65 konstruktsioonivalikut, kui valmis seade võib puutuda kokku tolmu- või veejuga ja projekt nõuab kaitset sellel tasemel. Korpus üksi ei määra lõplikku IP reitingut. Tihendid, otsakorgid, kaablisisendid, draiveri paigutus, koostu tolerantsid ja tootmiskontroll mõjutavad tulemust. Kinnitage nõutav katsemeetod ja laske komplekteeritud lampi hinnata, selle asemel, et eeldada, et IP65 korpus muudab kogu valgusti automaatselt IP65.

Kas JE tarnib teie enda montaaži jaoks täielikku LED-toru või korpust?

JE tarnib LED-torude korpuse süsteemi OEM-i ja ODM-i montaaži jaoks, mitte valmis, elektriliselt sertifitseeritud toru, välja arvatud juhul, kui need lisateenused on määratletud eraldi projektilepingus. Teie pakute või kinnitate LED-plaadid, draiveri, juhtmestiku ja lambi lõpliku konfiguratsiooni.

Selline paigutus sobib valgustustootjatele, kes vajavad alumiiniumist sisestusega T12 plastikust LED-toru korpust ja soovivad elektroonika üle kontrollida. See ei pruugi sobida ostjale, kes otsib paigaldusvalmis, täielikult kokkupandud asenduslampi. Enne tootmistellimuse esitamist täpsustage tarne ulatust, katsetamise vastutust, märgistamist ja regulatiivseid nõudeid.

Kohandatud kokkupanekunõuete kohta vaadake ülekohandatud T12 LED-toru korpuse detailidkoos JE insenerimeeskonnaga.

Kuidas peaksid USA OEM-ostjad liikuma ülevaate koostamisest proovide ja tootmiseni?

Saatke JE-le toru pikkus, PCB joonised, draiveri mõõtmed, traadi väljumisplaan, otsakorgi nõuded, optiline eelistus ja nõutav IP-konstruktsioon. Kaasake installikeskkond ja sihtkoosteprotsess. Kui kaks tahvlit kasutavad erinevat LED-paigutust või teenindavad erinevaid optilisi tsoone, näidake seda joonisel selgelt.

Seejärel saab JE enne masstootmist üle vaadata ekstrusiooni- ja tööriistanõuded, valmistada proove ja kinnitada mehaanilised liidesed. Kasutage näidist, et kontrollida plaadi sobivust, draiveri vahekaugust, juhtmete paigutust, hajuti välimust, otsakorgi kinnihoidmist ja vajaduse korral IP65 versiooni tihendusprotsessi.

AlustageJE-34 T12 topelttrükkplaadi korpuslehele, seejärel võtke ühendust JE-ga oma jooniste ja sihtkogusega. Mida varem need projektisisendid fikseeritakse, seda vähem tõenäoline, et odava eluaseme otsus muutub hiljem kalliks koostuvahetuseks.
